一、什么是 PLC 的电气原理图？
PLC 的电气原理图，是用于说明 PLC 控制系统中各类电气元件之间电气连接关系和工作原理的技术图纸。
它并不关心 PLC 程序“怎么写”，
而是重点回答三个问题：
- 电源从哪里来
- 信号如何进入 PLC
- PLC 如何驱动外部设备
在实际工程中，电气原理图是 PLC 项目的基础文件之一，其重要性不亚于 PLC 程序本身。

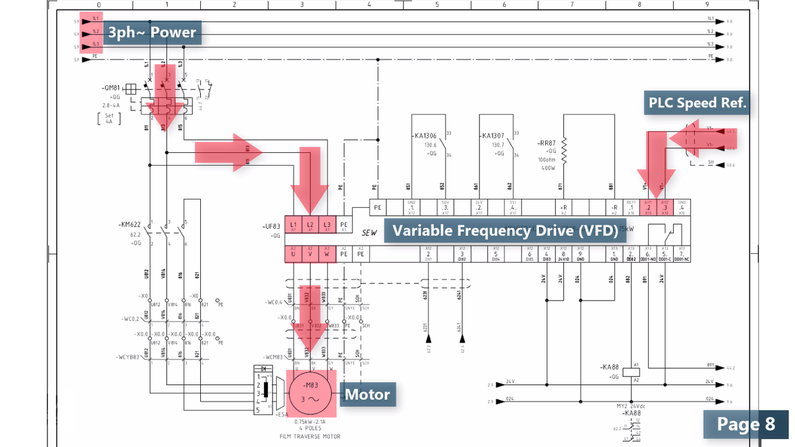

二、PLC 电气原理图在工程中的作用
在一个完整的 PLC 项目中，电气原理图主要用于：
- ✔ 指导电控柜配线与安装
- ✔ 帮助程序人员理解现场信号来源
- ✔ 作为调试与维护的重要依据
- ✔ 方便后期改造与扩展
📌 实际工程经验中常见的一句话是：
“程序能慢慢改，原理图画错了很要命。”
三、PLC 电气原理图的基本组成
一张完整的 PLC 电气原理图，通常由以下几部分组成。
1️⃣ 电源部分
电源是整个 PLC 系统的基础，常见包括：
- AC 220V / 380V 主电源
- PLC 电源模块（24V DC）
- 传感器与执行器电源
📌 关键知识点：
- PLC 输入、输出、传感器不一定共用同一个电源
- 必须明确 AC 与 DC 回路的隔离
2️⃣ PLC 输入回路（DI）
PLC 输入部分主要连接：
- 按钮
- 行程开关
- 接近开关
- 光电传感器
输入回路原理要点：
- 明确是 PNP 还是 NPN
- 公共端（COM）接法必须统一
- 输入信号来源在图纸中必须清晰标注
📌 输入接线错误，是现场调试最常见的问题之一。
3️⃣ PLC 输出回路（DO）
PLC 输出通常用于控制：
- 接触器线圈
- 继电器
- 电磁阀
- 指示灯
输出类型常见有：
- 继电器输出
- 晶体管输出
- 晶闸管输出
📌 工程中需要特别注意：
- 输出点是否直接驱动负载
- 是否需要中间继电器
- 感性负载是否加吸收回路
4️⃣ 执行元件与保护元件
在 PLC 电气原理图中，常见执行与保护元件包括：
- 接触器
- 热继电器
- 熔断器
- 断路器
这些元件通常不由 PLC 直接控制，
而是通过 PLC 输出 → 中间回路 → 执行机构完成控制。
四、PLC 电气原理图 vs 梯形图（很多人容易混）
很多初学者会把 电气原理图 和 PLC 梯形图 混为一谈，其实两者关注点完全不同：
| 对比项 | 电气原理图 | PLC 梯形图 |
|---|---|---|
| 关注重点 | 硬件连接 | 逻辑控制 |
| 表现形式 | 真实接线关系 | 逻辑符号 |
| 使用对象 | 电工 / 调试人员 | 程序工程师 |
| 出错后果 | 硬件损坏风险 | 逻辑异常 |
📌 在工程中，这两者是必须同时正确的。
五、看懂 PLC 电气原理图的 5 个关键技巧
1️⃣ 先看电源走向，再看信号走向
2️⃣ 区分 AC 回路与 DC 回路
3️⃣ 找公共端（COM）的位置
4️⃣ 明确每个 IO 点对应的现场设备
5️⃣ 对照 IO 表一起看效果最好
六、常见 PLC 电气原理图错误（经验总结）
⚠️ 实际项目中最容易出问题的地方：
- 输入公共端接错
- PLC 输出直接带大功率负载
- 电源零线与信号地混用
- 图纸与现场接线不一致
📌 很多“程序问题”，本质其实是电气原理图问题。
七、结语
PLC 的电气原理图不是画给“看热闹”的，
而是真正决定系统能否安全、稳定运行的基础文件。
程序可以优化，逻辑可以修改，
但电气原理图必须一开始就正确。
